硅PU施工詳細(xì)流程

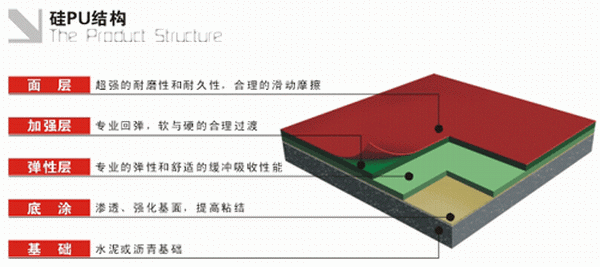

一、塑膠跑道地面基層的結(jié)構(gòu)組成及技術(shù)要求；
根據(jù)國(guó)內(nèi)外的體育競(jìng)技項(xiàng)目要求，目前常用的塑膠運(yùn)動(dòng)地面有田徑場(chǎng)、羽毛球 場(chǎng)、乒乓球場(chǎng)、網(wǎng)球場(chǎng)、排球場(chǎng)等，但是無論是哪種運(yùn)動(dòng)，地面除了要按相關(guān)的體育標(biāo)準(zhǔn)進(jìn)行平面設(shè)計(jì)外，還要滿足適用性、耐久性、經(jīng)濟(jì)性的要求。

國(guó)內(nèi)的塑膠運(yùn)動(dòng)地面的用戶主要有：教育院校、體育運(yùn)動(dòng)系統(tǒng)、社區(qū)配套設(shè)施等，也就是說運(yùn)動(dòng)面可分為專業(yè)性的和非專業(yè)性的。專業(yè)性的運(yùn)動(dòng)地面對(duì)基層結(jié)構(gòu) 要求嚴(yán)格，一般參照當(dāng)?shù)馗邔蛹?jí)路面的基層做法，只是結(jié)構(gòu)層的厚度稍作調(diào)整；非專業(yè)性的運(yùn)動(dòng)地面的基層一般參照當(dāng)?shù)燃?jí)公路的輔路設(shè)計(jì)標(biāo)準(zhǔn)進(jìn)行設(shè)計(jì)，也是對(duì)其結(jié)構(gòu)厚度進(jìn)行適當(dāng)?shù)恼{(diào)整。
塑膠運(yùn)動(dòng)地面由排水系統(tǒng)層和結(jié)構(gòu)層組成，而它的結(jié)構(gòu)層與市政道路的結(jié)構(gòu)層較為相似，兩者都是由墊層、基層、面層組成。塑膠運(yùn)動(dòng)地面遍布全國(guó)各地，由于各地的氣候條件、地理環(huán)境、材料資源狀況不一，不同的地域選用不同的材料，不同的施工方法，但無論采取何種設(shè)計(jì)均要滿足使用要求，達(dá)到經(jīng)濟(jì)、耐久、適用的目的。
在我國(guó)的南方地區(qū)氣候溫暖、潮濕，新建專業(yè)性的體育場(chǎng)地多采用原土路基，即在原地的基礎(chǔ)上其進(jìn)行排水、碾壓、挖、填處理，在滿足95％壓實(shí)度的要求后作為運(yùn)動(dòng)地面路基：墊層多30cm厚的級(jí)配砂礫層和15cm厚的水泥石屑穩(wěn)定層組成：基層由厚度為6cm的中顆粒改性瀝青混凝土和厚度為4cm細(xì)顆粒改性瀝青混凝土組成。若該運(yùn)動(dòng)場(chǎng)為非專業(yè)性場(chǎng)地，瀝青混凝土的厚度可使用5cm中顆粒和3cm細(xì)顆粒組成；但是也應(yīng)選用有盡有非改性瀝青油，保持穩(wěn)定性。對(duì)于改建的運(yùn)動(dòng)場(chǎng)地可視原基礎(chǔ)的狀況直接鋪設(shè)水泥石屑穩(wěn)定層和瀝青混凝土基層。在我國(guó)的北部地區(qū)，冬季與夏天溫差大，為防止凍溶破壞。要新建專業(yè)性的運(yùn)動(dòng)場(chǎng)地就要以20cm以上的灰土層作為路基；由于北部地物理環(huán)境及資源特點(diǎn)，選用石灰、粉煤灰砂礫合料作為運(yùn)動(dòng)場(chǎng)的墊層，厚度一般定在15cm-20cm：基層同樣由中、細(xì)兩層瀝青混凝土組成，但無論是否用于專業(yè)性的比賽場(chǎng)地、非專業(yè)訓(xùn)練場(chǎng)地瀝青混凝土一般均采用改性瀝青油，以保證塑膠面層與基層的貼結(jié)牢固。對(duì)于改建的運(yùn)動(dòng)場(chǎng)地可先對(duì)原有基礎(chǔ)進(jìn)行土工檢測(cè)后然后進(jìn)行合理利用，減少結(jié)構(gòu)厚度，降低工程成本。
由于塑膠運(yùn)動(dòng)地面對(duì)平整度、坡度的要示非常嚴(yán)格，如跑道的橫向坡度不大于1：100，縱向坡度不大于1：1000，籃球、網(wǎng)球場(chǎng)的橫向坡度不大于1：1000，縱向坡度不大于1：3000等，而塑膠面層相對(duì)比較?。ㄅ艿烂鎸訛?3mm，籃球場(chǎng)面層為8mm，網(wǎng)球場(chǎng)面層為3mm）；所有的運(yùn)動(dòng)地面的平整度用3米鋁合金尺檢查要在3mm范圍內(nèi)才為合格，合格率在高達(dá)95％該運(yùn)動(dòng)地面才合格，因此在基礎(chǔ)施工過程中加大了技術(shù)難度。

二、路基土方的處理
2.1、路基土方作業(yè)是運(yùn)動(dòng)地面基礎(chǔ)工程第一道重要的工序，通常工程量大，在老城區(qū)內(nèi)地下管線多，更為復(fù)雜，要做好各種管線的保護(hù)工作，合理選用施工機(jī)械。
2.2、檢查地下水位的情況，當(dāng)?shù)叵滤惠^高，路基又不能滿足其最小填土高度要求時(shí)，可根據(jù)土質(zhì)特點(diǎn)設(shè)置盲溝及采用其它方法降低地下水位。
2.3、土質(zhì)濕軟地段的路基壓濕度達(dá)不到規(guī)定時(shí)，可采用晾曬、換土、石灰等方法來處理設(shè)置砂墊層等措施，以保持路基的穩(wěn)定性 。
2.4、不得用腐植土、生活垃圾土、淤泥、凍土塊和鹽漬土作為填土使用，用機(jī)械進(jìn)行填筑時(shí)應(yīng)分層（虛厚20-30cm ）填筑，分層整平、碾壓。
2.5、碾壓工作應(yīng)自跑道內(nèi)側(cè)向外側(cè)進(jìn)行，一般碾輪每次重疊15-20cm，約碾壓5～8遍，至表面無顯著輪跡，且達(dá)到要求的密實(shí)度為止。

三、灰土墊層的施工；
3.1、穩(wěn)壓是碾壓的開始，用8噸碾壓必須重輪在前自跑道內(nèi)側(cè)向外側(cè)大擺軸勻速碾壓，通過穩(wěn)壓補(bǔ)救灰土內(nèi)部和外部的某些缺陷。
3.2、灰土整理后及時(shí)用12噸以上的壓路機(jī)進(jìn)行碾壓，自跑道內(nèi)側(cè)向外側(cè)碾壓4～6遍，當(dāng)天碾壓當(dāng)天成活。
3.3、灰土在碾壓完畢后的5～7天內(nèi)，必須保持一定的濕度，利于強(qiáng)度的形成，避免發(fā)生縮裂和松散現(xiàn)象。
3.4、灰土層的壓實(shí)厚度以1O～20cm為宜，碾壓含水量以“手捏成團(tuán)，落地能散”為度，整平過程掌握“寧高勿低，寧鏟勿補(bǔ)”的原則。
3.5、灰土結(jié)構(gòu)層必須在潮濕的狀態(tài)下養(yǎng)護(hù)七天以上，多采用灑水養(yǎng)生。

四、石灰、粉煤灰、砂礫混合料基層的施工；
4.1、石灰、粉煤灰、砂礫混合料的壓實(shí)厚度最大為20cm，最小為10cm，當(dāng)混合料厚度大于20cm 時(shí)要分層鋪設(shè)。
4.2、初壓時(shí)用6～8噸壓路機(jī)由跑道內(nèi)側(cè)向外側(cè)穩(wěn)壓一至兩遍，其后立即進(jìn)行找補(bǔ)，找平后用12～15噸壓路面壓實(shí)直到無明顯輪跡 。
4.3、多層攤鋪時(shí)，為使上下兩層結(jié)合好，下層碾壓密實(shí)后應(yīng)灑水濕潤(rùn)，再鋪上層混合料。
4.4、壓實(shí)成型后在潮濕的狀態(tài)下養(yǎng)生，一般灑水養(yǎng)護(hù)至少7天 。
4.5、混合料應(yīng)拌合均勻，色澤調(diào)和一致，砂礫（碎石）最大粒徑不大于5Omm，大于20mm的灰塊不超過10％，石灰中嚴(yán)禁含有未消解顆粒。
4.6、用12噸壓路機(jī)碾壓后，輪跡深度不得大于5mm，并不得有浮料、脫皮、松散現(xiàn)象。

五、水泥石屑穩(wěn)定層的施工；
5.1、注意石粉級(jí)配，準(zhǔn)確的材料（水泥、石粉、水配比、拌各均勻）拌和前對(duì)設(shè)備進(jìn)行嚴(yán)格調(diào)試，使配料準(zhǔn)確、拌和均勻。
5.2、穩(wěn)定層厚度為150mm，采用一次攤鋪一次壓實(shí)成型，以保證其效果。攤鋪平整后用8噸壓路機(jī)壓實(shí)，碾壓時(shí)遵循“先輕后重，先內(nèi)側(cè)后外側(cè)，先慢后快”的原則。
5.3、成型后保待一定濕度進(jìn)行養(yǎng)護(hù)，以利強(qiáng)度的形成，避免發(fā)生收縮裂紋散脫粒。

六、瀝青混凝土層施工；
6.1、鋪前應(yīng)先檢查攤鋪機(jī)的熨平板寬度和高度，并調(diào)整好自動(dòng)找平裝置。盡量采用全路幅攤鋪，如采用分路幅攤鋪，接茬應(yīng)緊密、順直，并以設(shè)置樣樁控制厚度。
6.2、瀝青加熱溫度130-150℃，拌合溫度120-140℃。
6.3、混合料到達(dá)工地控制溫度為120-130℃，攤鋪溫度不低于110℃，開始碾壓溫度80-100℃為宜。
6.4、攤鋪時(shí)要考慮松鋪系數(shù)，它一般在試鋪時(shí)確定，其值為1.15～1.35。
6.5、攤鋪是要對(duì)瀝青混凝土的進(jìn)行瀝青油含量的直觀檢查，混合料溫度、厚度、表觀檢查等。
6.6、良好的瀝青混凝土面層質(zhì)量需要良好的碾壓來保證，壓實(shí)作業(yè)分初壓、復(fù)壓和終壓三道工序。初壓溫度一般為110-130℃，碾壓后檢查平整度，必要時(shí)予以修整；復(fù)壓時(shí)，用 10-12t靜作用壓路機(jī)或10-12t振動(dòng)壓路機(jī)碾壓4-6遍至穩(wěn)定和無明顯輪跡，復(fù)壓溫度宜控制在90-110℃；終壓時(shí)，用 6-8t振動(dòng)壓路機(jī)靜壓2-4遍，終壓溫度宜控制在70～90℃。
6.7、碾壓中，要確保壓路機(jī)滾輪濕潤(rùn)，以免粘附瀝青混合料。但也要防止灑水過量，以免混合料表面迅速冷卻。
6.8、壓路機(jī)嚴(yán)禁在新鋪混合料上緊急轉(zhuǎn)向或調(diào)頭、左右移動(dòng)位置或突然剎車等，新鋪面層在冷卻至常溫前，任何機(jī)械、車輛不得停放 。
6.9、碾壓質(zhì)量的檢查。主要檢查項(xiàng)目有：壓實(shí)度、厚度、平整度。 此項(xiàng)目按《公路工程質(zhì)量檢驗(yàn)評(píng)定標(biāo)準(zhǔn)》檢查 。
6.10、合理控制壓實(shí)速度，提高作業(yè)高利率，一般控制在2-4km/h，避免出現(xiàn)工序脫節(jié)，增加碾壓時(shí)間，避免產(chǎn)生推移，橫向裂縫等現(xiàn)象。
6.11、外觀則要求表觀密度均勻，對(duì)一些較大缺陷，如厚度不足、平整度太差、松散、泛油等應(yīng)予及時(shí)返工。
6.12、瀝青混凝土早期養(yǎng)護(hù)過程中不準(zhǔn)機(jī)械、車輛在養(yǎng)護(hù)期內(nèi)停放在新鋪瀝青混凝土面層上；嚴(yán)禁機(jī)械、車輛在新鋪瀝青混凝土面層上行駛、剎車和調(diào)頭。
